Kim thu sét Stormaster

Kim thu sét Stormaster chính hãng – Kim thu sét phát tia tiên đạo sớm LPI

Kim thu sét Stormaster là dòng kim thu sét phát tia tiên đạo sớm (ESE – Early Streamer Emission) của LPI – Lightning Protection International, được sử dụng trong các hệ thống chống sét trực tiếp cho nhà ở, nhà xưởng, kho hàng, tòa nhà, trạm viễn thông, công trình công nghiệp và nhiều loại công trình khác.

Tại Siêu Thị Chống Sét, chúng tôi cung cấp các dòng kim thu sét LPI Stormaster cùng phụ kiện lắp đặt, dây dẫn xuống, hệ thống tiếp địa và vật tư chống sét đồng bộ, đáp ứng nhu cầu thiết kế và thi công hệ thống chống sét hoàn chỉnh.

Kim thu sét Stormaster là gì?

Kim thu sét Stormaster là thiết bị đầu cuối của hệ thống chống sét trực tiếp, được lắp đặt tại vị trí cao nhất của công trình nhằm tạo ra điểm thu sét ưu tiên và dẫn dòng điện sét xuống hệ thống dây dẫn và tiếp địa.

Dòng LPI Stormaster ESE sử dụng công nghệ phát tia tiên đạo sớm. Theo tài liệu kỹ thuật của LPI, dòng sản phẩm gồm các phiên bản Stormaster ESE 15, ESE 30, ESE 50 và ESE 60, tương ứng với các giá trị ΔT 15 µs, 30 µs, 50 µs và 60 µs.

Việc lựa chọn model kim thu sét cần căn cứ vào chiều cao lắp đặt, cấp bảo vệ, kích thước công trình, đặc điểm kiến trúc và thiết kế tổng thể của hệ thống chống sét.

Các loại kim thu sét Stormaster

Tùy theo yêu cầu bảo vệ của từng công trình, có thể lựa chọn các model:

Kim thu sét Stormaster ESE 15

Stormaster ESE 15 có giá trị ΔT = 15 µs, phù hợp với những công trình có yêu cầu phạm vi bảo vệ phù hợp với thiết kế chống sét.

Kim thu sét Stormaster ESE 30

Stormaster ESE 30 có giá trị ΔT = 30 µs, là một trong những model được sử dụng trong các hệ thống chống sét ESE cho nhiều loại công trình.

Kim thu sét Stormaster ESE 50

Stormaster ESE 50 có giá trị ΔT = 50 µs, được lựa chọn cho các hệ thống cần phạm vi bảo vệ lớn hơn tùy theo chiều cao lắp đặt và cấp bảo vệ.

Kim thu sét Stormaster ESE 60

Stormaster ESE 60 có giá trị ΔT = 60 µs. Theo bảng tính bán kính bảo vệ của LPI, bán kính bảo vệ phụ thuộc đồng thời vào model, chiều cao kim thu sét và cấp bảo vệ của công trình; vì vậy không nên chỉ dựa vào một con số bán kính cố định để lựa chọn sản phẩm.

kim thu sét stormaster

Bảng tham khảo kim thu sét Stormaster

Model	ΔT	Công nghệ	Ứng dụng
Stormaster ESE 15	15 µs	ESE	Nhà ở, công trình nhỏ và các hệ thống phù hợp
Stormaster ESE 30	30 µs	ESE	Nhà xưởng, tòa nhà, công trình dân dụng
Stormaster ESE 50	50 µs	ESE	Công trình có phạm vi bảo vệ lớn
Stormaster ESE 60	60 µs	ESE	Công trình yêu cầu phạm vi bảo vệ lớn hơn

Lưu ý: Bán kính bảo vệ thực tế phải được tính toán theo tiêu chuẩn và điều kiện lắp đặt cụ thể. Tài liệu LPI sử dụng công thức tính Rp theo NF C 17-102, trong đó các yếu tố như chiều cao kim và cấp bảo vệ có ảnh hưởng trực tiếp đến kết quả.

Ưu điểm của kim thu sét LPI Stormaster

1. Công nghệ phát tia tiên đạo sớm ESE

Stormaster thuộc nhóm ESE – Early Streamer Emission Air Terminal, được thiết kế để tạo điểm thu sét ưu tiên cho hệ thống chống sét.

2. Có nhiều model để lựa chọn

Dòng sản phẩm có các mức 15 µs, 30 µs, 50 µs và 60 µs, giúp lựa chọn phù hợp với yêu cầu thiết kế của từng công trình.

3. Kết cấu phù hợp môi trường ngoài trời

Tài liệu kỹ thuật LPI cho biết dòng Stormaster sử dụng kết cấu kim loại chống ăn mòn; một tài liệu kỹ thuật của LPI ghi nhận các model Stormaster ESE sử dụng thép không gỉ 316 cho phần terminal.

4. Có hệ thống phụ kiện đồng bộ

Hệ thống Stormaster không chỉ bao gồm kim thu sét mà còn có nhiều phụ kiện như cột đỡ, bộ kết nối, dây dẫn xuống, bộ đầu nối, kẹp cố định, hệ thống tiếp địa và các phụ kiện kiểm tra.

5. Phù hợp nhiều loại công trình

Kim thu sét Stormaster có thể được sử dụng trong thiết kế hệ thống chống sét cho:

Nhà phố
Biệt thự
Nhà xưởng
Nhà kho
Tòa nhà
Văn phòng
Trạm viễn thông
Trạm BTS
Công trình công nghiệp
Khu dân cư
Công trình có diện tích lớn

Bán kính bảo vệ kim thu sét Stormaster

Một trong những yếu tố được quan tâm nhất khi lựa chọn Stormaster là bán kính bảo vệ.

Tuy nhiên, không nên hiểu rằng mỗi model Stormaster luôn có một bán kính bảo vệ cố định.

Theo tài liệu kỹ thuật LPI, bán kính bảo vệ Rp được tính dựa trên công thức của NF C 17-102, trong đó có các yếu tố:

Chiều cao kim thu sét so với khu vực cần bảo vệ.
Cấp bảo vệ của công trình.
Model Stormaster.
Giá trị ΔT của kim thu sét.
Điều kiện và cấu hình hệ thống chống sét.

Ví dụ, tài liệu LPI đưa ra các mức ΔT gồm 15 µs, 30 µs, 50 µs và 60 µs tương ứng với Stormaster ESE 15, 30, 50 và 60.

Do đó, khi khách hàng cần tính bán kính bảo vệ kim thu sét Stormaster, nên cung cấp kích thước công trình và chiều cao dự kiến lắp đặt để kỹ thuật có thể lựa chọn model phù hợp.

Kim thu sét Stormaster lắp đặt như thế nào?

Một hệ thống chống sét Stormaster hoàn chỉnh thường bao gồm:

Kim thu sét → Cột đỡ → Bộ kết nối → Dây dẫn xuống → Hộp kiểm tra → Hệ thống tiếp địa

Kim thu sét được đặt ở vị trí cao thích hợp để tạo vùng bảo vệ cho công trình. Dòng sét sau khi được thu sẽ được dẫn xuống thông qua hệ thống dây dẫn và phân tán xuống đất thông qua hệ thống tiếp địa.

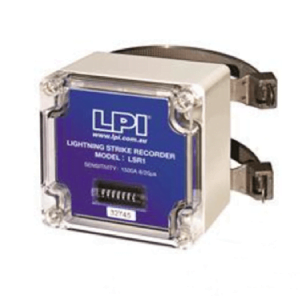

Tài liệu hướng dẫn của LPI cũng thể hiện các thành phần như Stormaster ESE terminal, support mast, coupling, downconductor, lightning strike recorder, lower termination kit và earthing system trong cấu hình hệ thống.

Hệ thống tiếp địa cho kim thu sét Stormaster

Kim thu sét chỉ là một bộ phận của hệ thống chống sét. Để hệ thống hoạt động đồng bộ, cần đặc biệt chú ý đến hệ thống tiếp địa.

Một hệ thống tiếp địa có thể bao gồm:

Cọc tiếp địa thép mạ đồng.
Cọc tiếp địa đồng.
Cáp đồng tiếp địa.
Thanh đồng.
Kẹp tiếp địa.
Hộp kiểm tra tiếp địa.
Hóa chất giảm điện trở đất.
Mối hàn hóa nhiệt.

Việc lựa chọn vật tư và phương án tiếp địa cần dựa trên điều kiện đất, yêu cầu thiết kế và tiêu chuẩn áp dụng cho công trình.

Phụ kiện kim thu sét Stormaster

Để thi công một hệ thống chống sét hoàn chỉnh, ngoài kim Stormaster còn cần các phụ kiện phù hợp như:

Cột đỡ kim thu sét.
Bộ gá và chân đế.
Dây dẫn sét.
Kẹp cố định dây.
Kẹp nối cọc tiếp địa.
Cọc tiếp địa.
Hộp kiểm tra điện trở tiếp địa.
Thanh đồng tiếp địa.
Thuốc hàn hóa nhiệt.
Khuôn hàn hóa nhiệt.
Vật tư chống sét lan truyền.

Việc sử dụng đồng bộ các thành phần giúp hệ thống được thi công đúng thiết kế và thuận tiện cho công tác kiểm tra, bảo trì sau này.

Ứng dụng kim thu sét Stormaster trong thực tế

Kim thu sét Stormaster có thể được sử dụng trong nhiều hệ thống chống sét trực tiếp như:

Nhà xưởng và nhà kho

Những công trình nhà xưởng có diện tích mái lớn thường cần tính toán vùng bảo vệ và vị trí lắp đặt kim thu sét phù hợp.

Tòa nhà và văn phòng

Stormaster có thể được đưa vào phương án chống sét cho các công trình cao tầng hoặc công trình có nhiều thiết bị điện, điện tử.

Trạm viễn thông

Các công trình viễn thông, trạm BTS và tháp anten có yêu cầu cao về chống sét có thể sử dụng cấu hình Stormaster kết hợp hệ thống dây dẫn xuống và tiếp địa phù hợp.

Nhà ở và biệt thự

Đối với nhà dân dụng, việc lựa chọn kim thu sét cần dựa trên chiều cao, diện tích mái và các công trình xung quanh.

Mua kim thu sét Stormaster ở đâu?

Khi mua kim thu sét Stormaster, khách hàng nên quan tâm đến nguồn gốc sản phẩm, model cụ thể, tài liệu kỹ thuật và khả năng cung cấp đầy đủ phụ kiện đi kèm.

Siêu Thị Chống Sét cung cấp các sản phẩm kim thu sét và vật tư chống sét phục vụ nhu cầu thiết kế, cung cấp và thi công hệ thống chống sét cho nhiều loại công trình.

Khách hàng có thể liên hệ để được tư vấn:

Lựa chọn model Stormaster.
Tính toán bán kính bảo vệ.
Tư vấn cột đỡ kim.
Tư vấn dây dẫn sét.
Tư vấn hệ thống tiếp địa.
Báo giá kim thu sét Stormaster.
Cung cấp vật tư chống sét đồng bộ.

Các sản phẩm liên quan

Trong quá trình xây dựng hệ thống chống sét, khách hàng có thể tham khảo thêm:

Kim thu sét
Cọc tiếp địa
Cọc tiếp địa đồng
Cọc tiếp địa thép mạ đồng
Dây đồng tiếp địa
Thanh đồng tiếp địa
Thuốc hàn hóa nhiệt
Khuôn hàn hóa nhiệt
Hộp kiểm tra điện trở
Vật tư chống sét
Thiết bị chống sét lan truyền

Kết luận

Kim thu sét Stormaster LPI là dòng kim thu sét ESE được sử dụng trong các giải pháp chống sét trực tiếp. Với nhiều model như Stormaster ESE 15, ESE 30, ESE 50 và ESE 60, người thiết kế có thể lựa chọn sản phẩm dựa trên yêu cầu bảo vệ, chiều cao lắp đặt và đặc điểm cụ thể của công trình.

Để lựa chọn chính xác, không nên chỉ dựa vào tên model hoặc bán kính bảo vệ quảng cáo mà cần tính toán vùng bảo vệ theo cấu hình thực tế của công trình.

Liên hệ Siêu Thị Chống Sét để được tư vấn kim thu sét Stormaster và giải pháp chống sét phù hợp cho công trình.
